Размеры и цвета штрих кода

Размеры штрих кодов EAN-13 и ITF-14

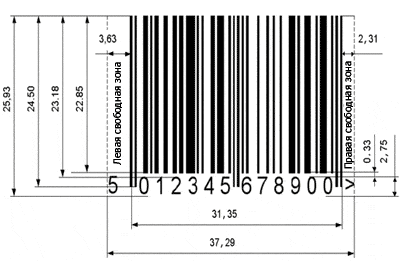

Номинальные размеры символа штрихового кода EAN-13
·  ширина символа – 37,29 мм;
·  высота символа – 25,93 мм;
·  высота штриха – 22,85 мм;
·  левая свободная зона – 3,63 мм (или 11Х);
·  правая свободная зона – 2,31 мм (или 7Х);
·  штрихи, образующие левый и правый знаки-ограничители, а также центральный знак-ограничитель должны быть удлинены  Вниз  на 1,65 мм (или 5Х).
·  высота цифр в символе номинального размера - 2,75 мм;
·  минимальное расстояние от верхнего края цифр до нижнего края штрихов - 0,5Х (0,165 мм).


Допускается как пропорциональное увеличение символа EAN-13 до 200% от номинальных размеров, так и уменьшение до 80%:
-       Номинальный  размер (со свободными зонами): 37,29 мм х 25,93 мм (100%)
-       Минимальный  размер (со свободными зонами): 29,83 мм х 20,74 мм (80%)
-       Максимальный размер (со свободными зонами): 74,58 мм х 51,86 мм (200%)
Вероятно многие видели “красивые” штриховые коды, представляющие собой узкую и вытянутую лесенку. Для достижения этого эффекта изготовители этикетки сильно урезают символы штрихового кода по высоте, не изменяя горизонтальных размеров. Усечение штрихового кода по высоте недопустимо! Уменьшение высоты символа при сохранении его горизонтальных размеров (усечение) препятствует нормальной работе многолучевых сканеров, которые широко используются в супермаркетах.

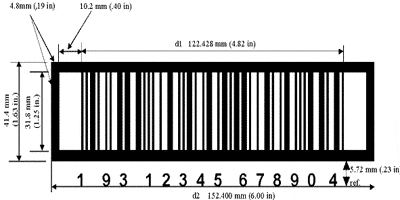

Номинальные размеры символа штрихового кода ITF-14
Номинальный размер (с рамкой): 152.40 mm x 41.40 mm (100%)
Не допускается увеличение размеров ITF-14 более 100% и уменьшение менее 25%.




Штриховые коды могут быть напечатаны с разными размерами. Выбираемый размер, помимо среды сканирования, также зависит от условий печати. Небольшой штриховой код может использоваться если хорошее качество печати сочетается с хорошим качеством подложки. Нужно выбрать подходящий размер символа, что бы он подходил к заранее выделенному для штрих кода пространству на упаковке.
Для каждого типа штрих кода его размер может меняться в пределах между минимальным и максимальным значениями.При прямой печати он определяется печатным устройством после испытаний. Оборудование, которое строит штрих коды из пикселей или точек не сможет производить штриховые коды в полном диапазоне размеров.
При принятии решения о размере символа штрихового кода должна учитываться среда, в которой будет производиться сканирование. Символы штрих кода EAN-13, предназначенные для применения в розничной торговле, могут быть настолько мелкими, насколько это позволяет качество печати, а для условий склада символы штрих кода ITF-14 должны быть достаточно крупными для сканирования со значительного расстояния.

Размеры символов штрихового кода EAN-13 в зависимости от коэффициента увеличения
МасштабИдеальная ширина модуля
Размеры символа EAN-13 (мм)
ШиринаВысота
0,800,26429,8320,73
0,850,28131,7022,02
0,90
0,29733,5623,32
0,95
0,31335,4324,61
1,000,33037,2925,91
1,050,34639,1527,21
1,100,36341,0228,50
1,150,37942,8829,80
1,200,39644,7531,09
1,250,41246,6132,39
1,30
0,42948,4833,68
1,350,44550,3434,98
МасштабИдеальная ширина модуля
Размеры символа EAN-13 (мм)
ШиринаВысота
1,400,46252,2136,27
1,450,47854,0737,57
1,500,49555,9438,87
1,550,51157,8040,16
1,600,52859,6641,46
1,650,54461,5342,75
1,700,56163,3944,05
1,750,57765,2645,34
1,800,59467,1246,64
1,850,61068,9947,93
1,900,62770,8549,23
1,950,64372,7250,52
2,000,66074,5851,28
Каким должен быть цвет штрих кода?
Цвета и контрастность
Сканеры работают посредством измерения отражающей способности. Должен быть достаточный контраст между темными штрихами и светлыми пробелами. Густота краски в штрихах должна быть достаточной для того, чтобы не образовывались не пропечатанные участки.
Сканеры используют луч красного цвета. Контраст, который кажется достаточным для глаз человека может оказаться недостаточным для сканеров.
Штриховые код могут печататься в разных цветах. Правило состоит в том, что светлые цвета, включая красный и оранжевый, подходят для светлых штрихов (пробелов) и свободных зон. Темные цвета, включая черный, синий, зеленый, подходят для темных штрихов. Составные цвета не пригодны для печати штриховых кодов. Лучше использовать чистые цвета.
В то же время очень глянцевые подложки могут изменять отражательную способность, и поэтому перед печатью следует проводить соответствующие проверки. Прозрачные внешние обертки могут так же уменьшать контраст, и поэтому при их использовании следует проводить проверки готовых упаковок.

Какого цвета может быть штрих код?
Самое идеальное это когда штрихи символа штрихового кода черные, а поле, на котором они печатаются белое. В этом случае обеспечивается наивысшая контрастность.
Но это условие не всегда соблюдается на практике, так как многие производители хотят видеть штрих код, как элемент дизайна упаковки своих товаров и зачастую после того, как упаковка с таким штрих кодом уже выпущена большим тиражем выясняется, что штрих код не считывается сканером. Штрих код выполняет определенную задачу и лучшее и гарантированное ее выполнение сохранять черно-белое сочетание. Но, если Вы хотите сделать штрих код в цвете, то нужно соблюдать основные правила, касающихся цвета, контраста и изображения и тогда можно создавать читаемые штриховые коды любых цветов и на любом типе упаковочного материала.
Ниже приведены цветовые сочетания штриховых кодов, считываемые и не считываемые сканером.
ЦВЕТОВЫЕ СОЧЕТАНИЯ, СЧИТЫВАЕМЫЕ СКАНЕРОМ
color-shtrihkoda-chitaemii
СЧИТЫВАЮТСЯ ПРИ ОПРЕДЕЛЕННЫХ УСЛОВИЯХ
color-shtrihkoda-chitaem-ogranichenno
НЕ СЧИТЫВАЮТСЯ ПРИ ОПРЕДЕЛЕННЫХ УСЛОВИЯХ
color-shtrihkoda-chitaem-ogranichenno1
ЦВЕТОВЫЕ СОЧЕТАНИЯ, НЕ СЧИТЫВАЕМЫЕ СКАНЕРОМ
Company-Labels-Barcode-Colour
